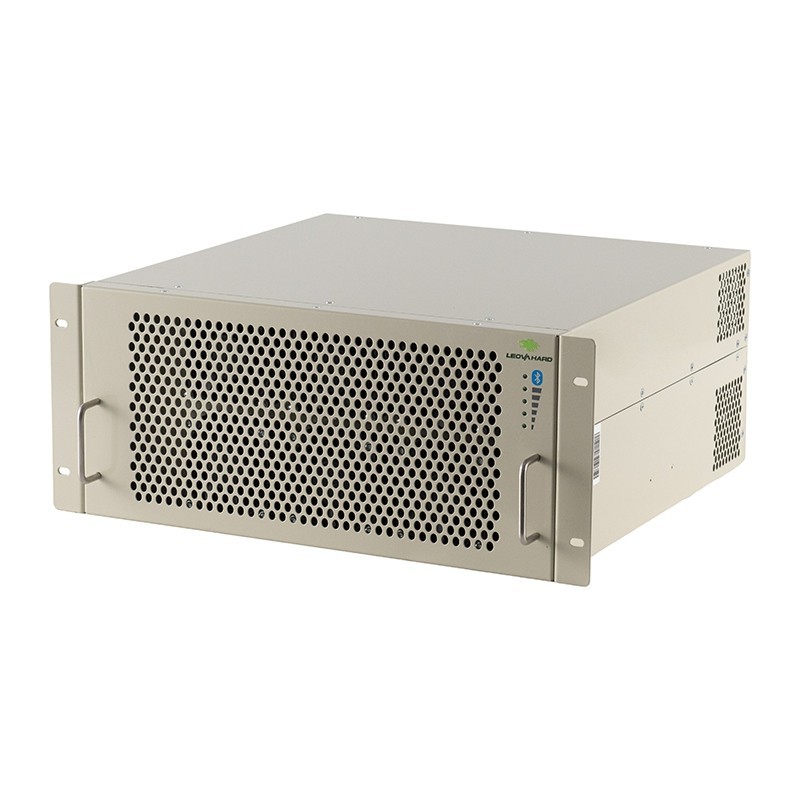

वीएआर जेनरेटर
स्टेटिक वार जेनरेटर (एसवीजी) एक प्रतिक्रियाशील पावर क्षतिपूर्ति उपकरण है जो अपने तेज़ प्रतिक्रिया समय और उत्कृष्ट क्षतिपूर्ति प्रदर्शन के लिए जाना जाता है। पारंपरिक प्रतिक्रियाशील बिजली क्षतिपूर्ति उत्पादों की तुलना में, डिवाइस उच्च विश्वसनीयता, बड़ी क्षतिपूर्ति क्षमता, सरल संचालन और डिजाइन और उत्कृष्ट लागत प्रभावशीलता जैसे लाभ प्रदान करता है।
उत्पाद विवरण
मुख्य घटक मूल निर्माता से प्राप्त किए गए हैं और इसमें एक मॉड्यूलर डिज़ाइन है जो स्थापना, कमीशनिंग और रखरखाव को आसान बनाता है। एक बार चालू होने पर, डिवाइस स्वयं जांच करता है और स्वचालित रूप से संचालित होता है, इसमें किसी मैन्युअल हस्तक्षेप की आवश्यकता नहीं होती है।
उत्पाद की विशेषताएँ
मुख्य पावर डिवाइस अगली पीढ़ी के सेमीकंडक्टर घटक SiC मॉसफेट को अपनाता है, जो 0.99 तक पावर फैक्टर मुआवजे के साथ 100kHz से अधिक स्विचिंग आवृत्ति, उच्च पावर घनत्व, कम हानि और उच्च दक्षता प्रदान करता है। पीसीबीए पूरी तरह से सील है, जो धूल, संघनन और नमक स्प्रे से सुरक्षा सुनिश्चित करता है। डिवाइस लचीले इंस्टालेशन विकल्प (कैबिनेट माउंटेड या वॉल माउंटेड) प्रदान करता है, और रखरखाव सीधा है।
अनुप्रयोग परिदृश्य
आधुनिक इमारतें, रेल परिवहन, संचार, पेट्रोकेमिकल, नई ऊर्जा, चिकित्सा उपचार, अर्धचालक, इस्पात, और अन्य हल्के और भारी औद्योगिक क्षेत्र।
डेटा शीट
| विद्युत पैरामीटर | |
| तार लगाने की विधि | तीन{{0}चरण तीन{{1}तार, तीन{2}}चरण चार-तार |
| ऑपरेटिंग वोल्टेज | 380V±20% |
| परिचालन आवृत्ति | 50/60 हर्ट्ज़, ±10% |
| उत्पाद विशिष्टताएँ | 30kvar, 50kvar, 70kvar, 100kvar |
| वर्तमान ट्रांसफार्मर विशिष्टताएँ | 50:5 ~ 20000:5, 50:1~20000:1 |
| शोर | ＜65dB |
| तकनीकी सुविधाओं | |
| उपकरणों को स्विच करना | SiC मॉसफेट |
| आवृत्ति बदलना | >100kHz |
| गर्मी अपव्यय के तरीके | बुद्धिमान वायु शीतलन |
| ताप अपव्यय नियंत्रण | अनुकूली पंखे की गति समायोजन |
| सुरक्षा कार्य | आउटपुट ओवरकरंट सुरक्षा, आउटपुट करंट लिमिटिंग सुरक्षा, अधिक तापमान सुरक्षा, डीसी बस ओवरवोल्टेज सुरक्षा, एसी इनपुट अंडरवोल्टेज सुरक्षा, एसी इनपुट ओवरवोल्टेज सुरक्षा, नियंत्रण प्रणाली दोष सुरक्षा, मुख्य सर्किट घटक क्षति और वियोग सुरक्षा |
| मुआवज़ा प्रदर्शन | |
| प्रतिक्रियाशील शक्ति मुआवजा | -1 से +1 समायोज्य (डिवाइस क्षमता सीमा के भीतर) |
| समग्र दक्षता | 99% से अधिक या उसके बराबर |
| सक्रिय बिजली हानि | ＜1% |
| पूर्ण प्रतिक्रिया समय | <5ms |
| तीन - चरण असंतुलन के लिए मुआवजा | 100% पूर्ण असंतुलन मुआवजा |
| प्रदर्शन इंटरफ़ेस | |
| प्रदर्शन स्क्रीन | 7-फ़ुट फ़ुल-कलर टचस्क्रीन |
| भाषा | चीनी, अंग्रेजी और अनुकूलन योग्य भाषाएँ। |
| बैटरी प्रदर्शन | विरूपण दर, पावर फैक्टर, पावर, वोल्टेज और करंट सहित डेटा प्रदर्शित करता है। |
| संचार इंटरफ़ेस और प्रोटोकॉल प्रकार | आरएस485, टीसीपी/आईपी, मोडबस प्रोटोकॉल, और 4जी लंबी दूरी की डेटा ट्रांसमिशन। |
| पर्यावरणीय स्थितियाँ | |
| परिचालन तापमान | -25 डिग्री ~+50 डिग्री |
| सापेक्षिक आर्द्रता | <95%, no condensation |
| ऊंचाई | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| अन्य | |
| सुरक्षा स्तर | IP20 रेटिंग, अनुरोध पर अन्य रेटिंग उपलब्ध हैं। |
| इंस्टॉलेशन तरीका | रैक{{0}माउंट, दीवार-माउंट, एकीकृत कैबिनेट कॉन्फ़िगरेशन। |
Q&A
SiC मस्जिदों में अत्यधिक उच्च तापीय चालकता और तापीय स्थिरता होती है, जो इसे उच्च तापमान पर भी उत्कृष्ट प्रदर्शन बनाए रखने में सक्षम बनाती है। SiC उपकरणों का जंक्शन तापमान 175 डिग्री तक पहुंच सकता है, जबकि आईजीबीटी का जंक्शन तापमान 150 डिग्री है।
उच्च तापमान प्रदर्शन के लाभ:
1. सरलीकृत शीतलन प्रणाली डिज़ाइन:SiC उपकरणों की उच्च तापमान सहनशीलता सिस्टम कूलिंग डिज़ाइन को बहुत सरल बनाती है। क्योंकि SiC उपकरण उच्च तापमान पर स्थिर रूप से काम कर सकते हैं, शीतलन प्रणाली की आवश्यकता कम हो जाती है, जो न केवल सिस्टम डिजाइन जटिलता को कम करती है बल्कि शीतलन प्रणाली की लागत भी कम करती है।
2. बेहतर सिस्टम विश्वसनीयता:उच्च तापमान वाले वातावरण में SiC उपकरणों का स्थिर प्रदर्शन कठोर परिचालन स्थितियों के तहत सक्रिय फिल्टर की विश्वसनीयता और स्थिरता सुनिश्चित करता है।
